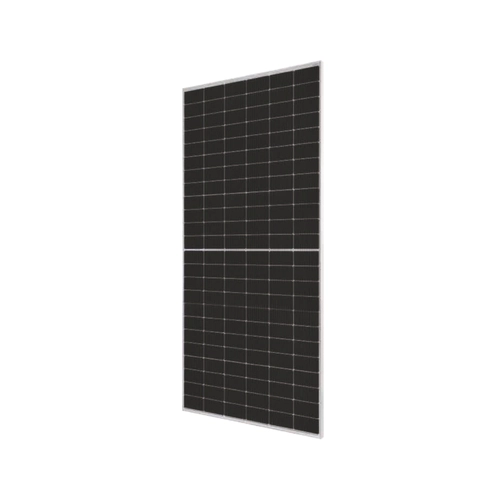

Painel Fotovoltaico Ja Solar Jam72S30-550/Mr Monocristalino
Mais produtos da marca: JA SOLAR
Cód.: 26863
Múltiplo de: 1
* Os preços para produtos adquiridos na filial de SC, não está incluso o ICMS/ST e DIFAL.
O Painel Fotovoltaico modelo JAM72S30-550/MR da JA Solar, é montado com células PERC 11BB, a configuração de meia célula dos módulos oferece as vantagens de maior potência, melhor desempenho dependente da temperatura, menor efeito de sombreamento na geração de energia, menor risco de ponto quente, bem como maior tolerância à carga mecânica.
Conta ainda com as seguintes certificações:
IEC 61215, IEC 61730
ISO 9001: 2015 Sistemas de gestão de qualidade
ISO 14001: 2015 Sistemas de gestão ambiental
ISO 45001: 2018 Sistemas de gestão de saúde e segurança ocupacional
ESPECIFICAÇÕES
- Célula: Mono
- Peso: 28,6 kg ± 3%
- Dimensões: 2279 ± 2 mm x 1134 ± 2 mm x 35 ± 1 mm
- Tamanho da seção transversal do cabo: 4 mm² (IEC), 12 AWG (UL)
- N.º de células: 144 (6 x 24)
- Caixa de junção: IP68, 3 diodos
- Conector: Genuíno MC4-EVO2 QC 4. 10-35/45
- Comprimento do cabo (Incluindo conector): Retrato: 300 mm (+) / 400 mm (-)
Comprimento do cabo (Incluindo conector): Paisagem: 1300 mm (+) / 1300 mm (-) - País do Fabricante: China/ Vietnã
PARÂMETROS ELÉTRICOS NO STC
- Tipo: JAM72S30-550/MR / 1500V
- Potência Máxima Nominal (Pmax): 550 W
- Tensão de Circuito Aberto (Voc): 49,90 V
- Tensão máxima de potência (Vmp): 41,96 V
- Corrente de Curto-circuito (Isc): 14,00 V
- Corrente Máxima de Potência (Imp): 13,11 V
- Eficiência do Módulo: 21.3%
- Tolerância de Potência: 0 W ~ 5 W
- Coeficiente de Temperatura da Isc (α_Isc): +0,045% °C
- Coeficiente de Temperatura de Voc (β_Voc): -0,275% °C
- Coeficiente de Temperatura de Pmax (Υ_Pmp): -0,350% °C
- STC: Irradiance 1000W/m², temperatura da célula 25 °C, AM 1.5G
- Observações: Os dados elétricos neste catálogo não se referem a um único módulo e não fazem parte da oferta. Eles servem apenas para comparação entre diferentes tipos de módulos. Tolerância de medição no STC: Pmax ± 3%, Voc ± 3% e Isc ± 4%.
PARÂMETROS ELETRÔNICOS NO NOCT
- Potência Máxima Nominal (Pmax): 416 W
- Tensão de Circuito Aberto (Voc): 46,68 V
- Mas Power Voltagem (Vmp): 39,43 V
- Corrente de Curto-circuito (Isc): 11,17 A
- Corrente Máxima de Potência (Imp): 10,55 A
- NOCT: Irradiance 800W/m², temperatura ambiente 20 °C, velocidade do vento 1 m / s, AM1.5G
CONDIÇÕES DE OPERAÇÃO
- Tensão Máxima do Sistema: 1500 DC (IEC)
- Temperatura de operação: -40 °C ~ 85 °C
- Classificação máxima de fusíveis da série: 25 A
- Carga estática máxima, Frente*: 3600Pa, 1,5
- Carga Estática Máxima, Atrás*: 1600Pa, 1,5
- NOCT: 45 ± 2 °C
- Classe de Segurança: Classe II
- Desempenho em caso de incêndio: UL Tipo 1
* Para instalações NexTracker, Carga Estática Máxima, Frente é 2000Pa enquanto Carga Estática Máxima, Dorso é 2000 Pa.
