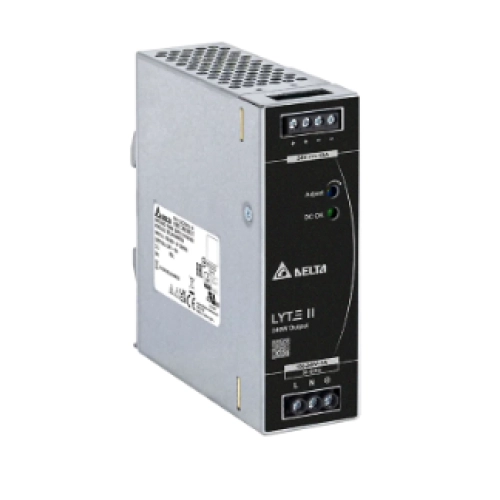

A Delta DRL-24V240W1EN é uma fonte de alimentação industrial da linha LYTE II Series, desenvolvida para montagem em trilho DIN e aplicações que exigem fornecimento estável de energia em 24 Vcc. Com potência de 240 W, corrente de saída de 10 A e entrada universal de 90 a 264 Vac, o modelo oferece alta densidade de potência, operação em ampla faixa de temperatura e eficiência típica de 90% em 230 Vac. Seu projeto conta com refrigeração por convecção, LED indicador DC OK, circuito de corrente constante integrado para cargas reativas e conformidade com normas como DOE VI e SEMI F47 @ 200 Vac, sendo indicado para painéis elétricos, automação industrial e sistemas de controle.
Quais os benefícios da Fonte Delta DRL-24V240W1EN?
- Alimentação estável em 24 Vcc: entrega 24 V com corrente de 10 A e potência total de 240 W, ideal para sistemas industriais.
- Entrada universal: opera com faixa de entrada de 90 a 264 Vac, oferecendo flexibilidade para diferentes instalações elétricas.
- Alta eficiência: possui eficiência típica de 90% em 230 Vac, contribuindo para menor perda energética.
- Instalação prática em trilho DIN: compatível com trilho padrão TS35 conforme EN 60715, facilitando a montagem em painéis.
- Operação em ambientes severos: suporta temperatura de operação de -40 °C a +70 °C, com redução de potência conforme a temperatura.
- Proteções integradas: conta com proteção contra sobretensão, sobrecarga, sobrecorrente, sobretemperatura e curto-circuito.
- Maior confiabilidade: apresenta MTBF superior a 700.000 horas e vida útil esperada dos capacitores de 10 anos em condição especificada.
Informações Técnicas
Produto: Fonte de alimentação Delta DRL-24V240W1EN.
Linha: LYTE II Series.
Categoria: Fonte de alimentação industrial para trilho DIN.
Tipo de montagem: Trilho DIN padrão TS35 conforme EN 60715.
Tensão de saída: 24 Vcc.
Faixa de tensão de saída: 21,6 a 26,4 Vcc.
Faixa de ajuste da tensão de saída: 21,6 a 26,4 Vcc.
Corrente de saída: 10 A.
Potência de saída: 240 W.
Tensão nominal de entrada: 100 a 240 Vac.
Faixa de tensão de entrada: 90 a 264 Vac.
Frequência nominal de entrada: 50 a 60 Hz.
Faixa de frequência de entrada: 47 a 63 Hz.
Corrente de entrada: 2,5 A típica em 115 Vac e 1,3 A típica em 230 Vac.
Eficiência: 90,0% típica em 230 Vac com 100% de carga.
Fator de potência: Maior que 0,95 em 115 Vac e 230 Vac com 100% de carga.
Corrente de partida: 40 A típica em 230 Vac.
Corrente de fuga: Menor que 0,75 mA em 240 Vac.
Regulação de linha: ±0,5% em 115 Vac e 230 Vac.
Regulação de carga: ±0,5%.
PARD: Menor que 150 mVpp de 0 °C a +70 °C e menor que 450 mVpp de -30 °C a 0 °C.
Tempo de partida: 500 ms típico em 115 Vac e 230 Vac.
Tempo de sustentação: 20 ms típico em 115 Vac e 230 Vac com 100% de carga.
Tempo de subida: 30 ms típico em 115 Vac e 230 Vac.
Resposta dinâmica: ±10% em entrada de 115 Vac e 230 Vac, com carga de 10% a 100%, slew rate de 2,5 A/μs, ciclo de trabalho de 50% em 5 Hz e 10 kHz.
Partida com cargas capacitivas: Até 8.000 μF.
Circuito integrado: Circuito de corrente constante integrado para cargas reativas.
Consumo sem carga: Reduzido, conforme característica destacada pela fabricante.
Densidade de potência: Alta densidade de potência.
Conformidades destacadas: DOE VI Energy Standard e SEMI F47 @ 200 Vac.
Material do gabinete e tampa: Alumínio e SGCC.
Indicador: LED verde DC OK.
Sistema de refrigeração: Convecção.
Terminal de entrada: 3 pinos, com classificação de 300 V / 30 A.
Terminal de saída: 4 pinos, com classificação de 300 V / 20 A.
Nível de ruído acústico: Menor que 25 dBA.
Dimensões: 123,6 × 40 × 116,8 mm.
Peso: 0,62 kg.
Temperatura de operação: -40 °C a +70 °C.
Temperatura de armazenamento: -40 °C a +85 °C.
Umidade de operação: 20% a 95% UR, sem condensação.
Altitude de operação: 0 a 5.000 metros.
Grau de poluição: 2.
Categoria de sobretensão: II, com conformidade EN 62477-1 OVC III até 2.000 metros de altitude.
Redução de potência: Acima de 40 °C, reduzir 1,67% por °C em 115 Vac; acima de 50 °C, reduzir 2,5% por °C em 230 Vac.
Vibração em operação: IEC 60068-2-6, onda senoidal de 10 Hz a 500 Hz em 19,6 m/s², 2G pico.
Choque em operação: IEC 60068-2-27, meia onda senoidal de 10G por 11 ms.
Choque sem operação: IEC 60068-2-27, meia onda senoidal de 50G por 11 ms, 3 vezes por direção, 9 vezes no total.
Vibração sem operação: IEC 60068-2-6, aleatória de 5 Hz a 500 Hz, 2,09G, 20 minutos por eixo.
Proteção contra sobretensão: Menor que 33,6 V, saída SELV, modo latch.
Proteção contra sobrecarga e sobrecorrente: 105% a 150% da corrente nominal, com recuperação automática e modo de limite de corrente contínua quando Vo > 80%.
Proteção contra sobretemperatura: Modo latch.
Proteção contra curto-circuito: Modo hiccup, sem travamento, com recuperação automática após remoção da falha.
Proteção contra choque elétrico: Classe I com conexão de aterramento primário.
Fusível interno: T4 A / 250 V.
MTBF: Superior a 700.000 horas conforme Telcordia SR-332, com entrada de 115 Vac e 230 Vac, saída em 100% de carga e temperatura ambiente de 25 °C.
Vida útil esperada dos capacitores: 10 anos em 230 Vac, 50% de carga e 40 °C.
Segurança elétrica: CB Scheme IEC 62368-1, IEC 61010-1 e IEC 61010-2-201; TUV Bauart EN 62368-1, EN 61010-1 e EN 61010-2-201; UL/cUL UL 62368-1, UL 61010-1 e UL 61010-2-201; CCC GB4943.1; BSMI CNS14336-1; EAC TP TC 004/2011; KC K 60950-1.
CE: Em conformidade com a Diretiva EMC 2014/30/EU e a Diretiva de Baixa Tensão 2014/35/EU.
UKCA: Em conformidade com Electrical Equipment Safety Regulations 2016 e Electromagnetic Compatibility Regulations 2016.
EMC emissões: CISPR 32, EN/BS EN 55032, EN/BS EN 61000-6-4, AS/NZS CISPR32, EN/BS EN 61204-3, KN 32, FCC Title 47 e EN/BS EN 61000-6-3 Classe B.
EMC imunidade: EN/BS EN 55035, KN 35, EN/BS EN 61000-6-2 e EN/BS EN 61000-6-1.
Normas adicionais de EMC: IEC/EN/BS EN 61000-3-2 Classe A, IEC/EN/BS EN 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8 e IEC 61000-4-11.
Modelo opcional: DRL-24V240W1ENA com revestimento conformal.
