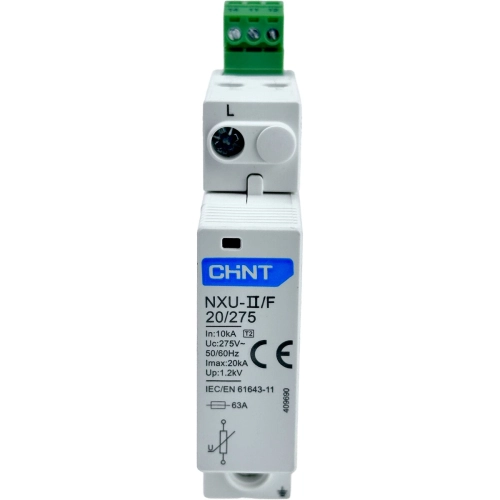

O Dispositivo de Proteção contra Surtos CHINT NXU-II 20/275 1P foi desenvolvido para proteger instalações elétricas e equipamentos contra sobretensões transitórias provocadas por descargas atmosféricas e manobras na rede. Classificado como DPS Classe II — Tipo 2, o modelo possui corrente máxima de descarga de 20 kA, tensão máxima de operação contínua de 275 VCA e nível de proteção de 1,5 kV. Sua estrutura modular com cartucho removível facilita a substituição do módulo de proteção sem a necessidade de refazer a fiação.
O indicador visual permite identificar quando o módulo atingiu o fim de sua vida útil, contribuindo para uma manutenção mais rápida. Com apenas um polo e largura de 18 mm, o DPS é indicado para instalação em trilho DIN em quadros elétricos residenciais, comerciais e industriais.
Quais os benefícios do DPS CHINT NXU-II 20/275 1P?
- Oferece proteção contra surtos elétricos e sobretensões transitórias, ajudando a preservar equipamentos conectados à instalação.
- Possui corrente máxima de descarga de 20 kA, com forma de onda de teste de 8/20 µs.
- Conta com cartucho de proteção removível, facilitando a manutenção e a substituição.
- Apresenta indicador visual de deterioração, permitindo verificar o estado operacional do dispositivo.
- Ocupa apenas 18 mm no quadro elétrico, proporcionando instalação compacta.
- Permite montagem em trilho DIN de 35 mm, padrão em quadros de distribuição.
- Atende à norma IEC/EN 61643-11 e possui certificações CE e RoHS.
Informações Técnicas
Produto: Dispositivo de proteção contra surtos elétricos
Marca: CHINT
Linha: NXU-II
Modelo: NXU-II 20/275 1P
Código do fabricante: 409698
Quantidade de polos: 1 polo
Classe de ensaio: Classe II — Tipo 2
Corrente máxima de descarga — Imax: 20 kA, forma de onda 8/20 µs
Corrente nominal de descarga — In: 10 kA, forma de onda 8/20 µs
Tensão máxima de operação contínua — Uc: 275 VCA
Nível de proteção de tensão — Up: 1,5 kV
Frequência nominal: 50/60 Hz
Capacidade de suportar corrente de curto-circuito: 5 kA
Modo de proteção: Fase-terra — L-PE
Sistemas de aterramento aplicáveis: TT, TN-S, TN-C e IT, conforme a configuração da instalação
Proteção de retaguarda recomendada: Fusível de 63 A tipo gL/gG para a versão de 20 kA
Sobretensão temporária — TOV: 336 V durante 5 segundos
Condição de falha por TOV: 442 V durante 120 minutos
Indicação de estado: Indicador visual de deterioração
Módulo de proteção: Removível e substituível
Contato de sinalização remota: Não disponível nesta versão; recurso presente nos modelos NXU-II/F
Capacidade máxima de conexão: Até 10 mm² em terminal M4 ou até 16 mm² em terminal M5
Torque de aperto: 1,5 N·m para M4 ou 2 N·m para M5
Grau de proteção: IP20
Montagem: Trilho DIN de 35 mm conforme EN 60715
Largura modular: 18 mm
Dimensões aproximadas: 18 × 82,9 × 65,5 mm
Altitude máxima de instalação: 2.000 metros
Norma aplicável: IEC/EN 61643-11
Certificações: CE e RoHS
Aplicação: Proteção de quadros elétricos e equipamentos contra surtos e sobretensões transitórias.
