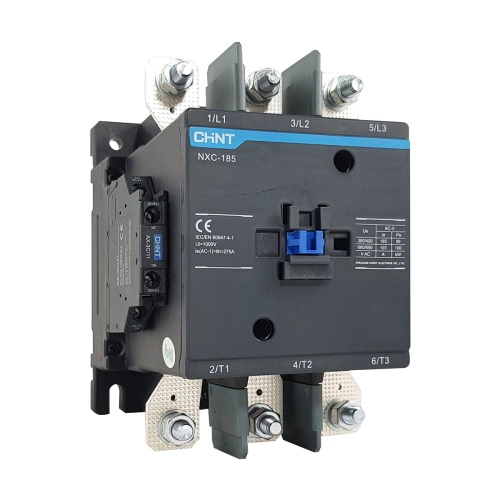

O Contator CHINT NXC-185 220V 50/60Hz é um contator CA tripolar da linha NXC, desenvolvido para manobras frequentes, partida e controle de motores elétricos, além de acionamento remoto de circuitos em aplicações industriais e comerciais. Com corrente nominal de operação AC-3 de 185 A, contatos principais 3NA, contatos auxiliares integrados 2NA + 2NF e bobina de comando 220 Vca 50/60 Hz, o modelo oferece robustez para sistemas de automação, painéis elétricos, comandos de motores e partidas eletromagnéticas. A linha NXC também pode ser combinada com relés térmicos de sobrecarga compatíveis para formar partidas protegidas.
Quais os benefícios do Contator CHINT NXC-185 220V 50/60Hz?
- Permite o acionamento remoto de motores e circuitos CA, oferecendo mais praticidade e segurança em painéis elétricos.
- Possui corrente nominal AC-3 de 185 A, atendendo aplicações industriais de maior potência.
- Conta com 3 contatos principais normalmente abertos, adequados para comandos tripolares.
- Já possui 2 contatos auxiliares NA e 2 contatos auxiliares NF integrados, facilitando sinalização, intertravamento e lógica de comando.
- Utiliza bobina de comando 220 Vca 50/60 Hz, compatível com instalações industriais comuns.
- Pode ser combinado com relé térmico de sobrecarga apropriado para compor uma partida eletromagnética de motor.
- Atende às normas IEC/EN 60947-1, IEC/EN 60947-4-1 e IEC/EN 60947-5-1, reforçando a confiabilidade para aplicações de baixa tensão.
Informações Técnicas
Produto: Contator CA
Modelo: NXC-185 220V 50/60Hz
Modelo informado: NXC-185 220V 50/60Hz(R)
Marca/Fabricante: CHINT
Linha/Série: NXC
Tipo de equipamento: Contator eletromagnético para corrente alternada
Aplicação: Partida frequente e controle de motores CA, manobra remota de circuitos, comandos industriais, painéis elétricos e sistemas de automação
Categoria de utilização principal: AC-3
Corrente nominal de operação AC-3: 185 A
Corrente térmica convencional Ith: 275 A
Tensão nominal de operação Ue da linha: 220 V a 690 V
Tensão nominal de isolação Ui: 1000 V para modelos NXC-120 a NXC-630
Tensão suportável nominal de impulso Uimp: 12 kV
Número de polos: 3P
Contatos principais: 3NA
Contatos auxiliares integrados: 2NA + 2NF
Bobina de comando: CA
Tensão da bobina: 220 Vca
Frequência da bobina: 50/60 Hz
Código CHINT para NXC-185 220V 50/60Hz: 925258
Capacidade de fechamento nominal: 10 × Ie em AC-3 ou 12 × Ie em AC-4
Capacidade de interrupção nominal: 8 × Ie em AC-3 ou 10 × Ie em AC-4
Potência de motor em AC-3 a 220/230/240 V: 55 kW
Potência de motor em AC-3 a 380/400/415 V: 90 kW
Potência de motor em AC-3 a 660/690 V: 100 kW
Vida elétrica em AC-3: 1,2 × 10⁶ ciclos
Vida mecânica: 0,6 × 10⁷ ciclos
Fusível recomendado para SCPD: gG315
Relé térmico compatível indicado: NXR-630
Conexão do circuito principal com cabo flexível pré-fabricado: 10 a 150 mm² para 1 cabo; 10 a 75 mm² para 2 cabos
Conexão do circuito principal com cabo rígido: 10 a 150 mm² para 1 cabo; 10 a 75 mm² para 2 cabos
Parafuso de fixação do circuito principal: M8
Torque de aperto do circuito principal: 10 N·m
Conexão do circuito de comando: 1 a 4 mm² para 1 cabo; 1 a 2,5 mm² para 2 cabos
Parafuso de fixação do circuito de comando: M3.5
Torque de aperto do circuito de comando: 0,8 N·m
Faixa de atuação da bobina: Fechamento entre 75% e 120% de Us; liberação entre 20% e 70% de Us
Potência média da bobina na partida: 500 VA
Potência média da bobina em retenção: 50 VA
Dissipação de calor em CA: 30 a 50 W
Tempo de fechamento dos contatos principais: 20 a 50 ms
Tempo de abertura dos contatos principais: 4 a 25 ms
Grau de proteção do invólucro: IP00 para modelos NXC-120 a NXC-630
Método de instalação: Fixação por parafusos
Classe de instalação: III
Grau de poluição: 3
Temperatura de operação: -35 °C a +70 °C, com faixa normal de operação de -5 °C a +40 °C
Altitude de operação: Até 2000 m acima do nível do mar
Condição de instalação: Superfície de instalação com inclinação máxima de ±5° em relação à vertical
Dimensões máximas do grupo NXC-185/225: Amax 127 mm, Bmax 182 mm, Cmax 156 mm, Dmax 196,5 mm e Emax 216,5 mm
Furação de instalação: 96 ± 0,5 mm x 133,6 ± 0,8 mm
Diâmetro de furação: 7 mm
Normas atendidas: IEC/EN 60947-1, IEC/EN 60947-4-1 e IEC/EN 60947-5-1
Categoria: Contator industrial para comando e proteção de motores em baixa tensão
