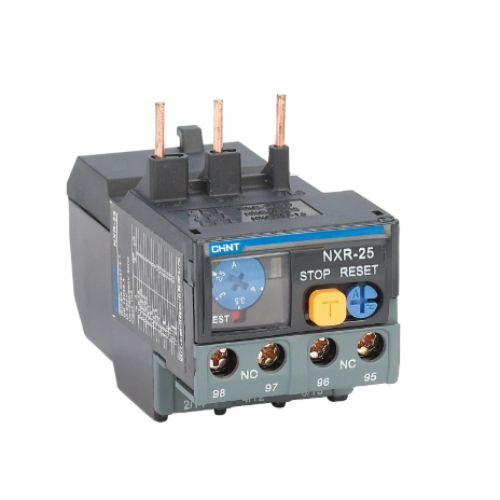

O Relé Térmico Chint NXR-25 5,5-8A(R) é um dispositivo de proteção desenvolvido para motores elétricos em circuitos de corrente alternada, atuando contra sobrecarga e falta de fase. Com faixa de ajuste de corrente de 5,5A a 8A, estrutura de 25A, contatos auxiliares 1NA + 1NF e montagem direta em contactores da linha NXC, o produto é indicado para painéis de automação, comandos elétricos, máquinas industriais, sistemas de partida de motores e aplicações que exigem proteção confiável. O modelo conta ainda com compensação de temperatura, indicação de atuação, botão de teste, botão de parada e reset manual/automático.
Quais os benefícios do Relé Térmico Chint NXR-25 5,5-8A(R)?
- Protege motores contra sobrecarga e falta de fase, ajudando a evitar danos ao equipamento.
- Possui faixa ajustável de 5,5A a 8A, permitindo adequação à corrente nominal do motor.
- Conta com contatos auxiliares 1NA + 1NF, facilitando a sinalização e integração ao circuito de comando.
- Permite reset manual e automático, oferecendo flexibilidade na operação do painel.
- Possui botão de teste e botão de parada, facilitando verificações e intervenções.
- É compatível com contactores Chint NXC-06, NXC-09, NXC-12, NXC-16, NXC-18, NXC-22, NXC-25, NXC-32 e NXC-38.
- Pode ser instalado diretamente no contactor ou usado com base MB-2 para montagem independente.
Informações Técnicas
Produto: Relé Térmico G Chint NXR-25 5,5-8A(R)
Marca: Chint
Modelo: NXR-25 5.5-8A(R)
Série: NXR
Tipo: Relé térmico de sobrecarga
Aplicação: Proteção de motores CA contra sobrecarga e falta de fase
Faixa de ajuste de corrente: 5,5A a 8A
Corrente de estrutura: 25A
Número de polos: 3P
Frequência de operação: 50/60Hz
Tensão nominal de operação: Até 690V CA
Tensão nominal de isolamento: 690V
Tensão suportável de impulso: 8kV
Classe de disparo: 10A
Grau de proteção: IP20 frontal
Contatos auxiliares: 1NA + 1NF
Corrente térmica convencional dos contatos auxiliares: 5A
Categoria AC-15: 380/400V, 1,5A
Categoria DC-13: 220V, 0,2A
Proteção contra falta de fase: Sim
Proteção contra sobrecarga: Sim
Compensação de temperatura: Sim
Indicação de atuação: Sim
Botão de teste: Sim
Botão de parada: Sim
Reset: Manual e automático
Método de instalação: Plugado diretamente no contactor ou montagem independente com base compatível
Contactores compatíveis: NXC-06, NXC-09, NXC-12, NXC-16, NXC-18, NXC-22, NXC-25, NXC-32 e NXC-38
Base para montagem independente: MB-2
Fusível gG recomendado: 20A para a faixa 5,5A a 8A
Circuito principal: Entrada 1/L1, 3/L2 e 5/L3; saída 2/T1, 4/T2 e 6/T3
Circuito auxiliar: Contato NF 95-96 e contato NA 97-98
Parafuso do circuito principal: M4
Torque do circuito principal: 1,7N.m
Seção de condutor do circuito principal: 1 a 6mm²
Parafuso do circuito auxiliar: M3.5
Torque do circuito auxiliar: 0,8N.m
Seção de condutor do circuito auxiliar: 1 a 2,5mm²
Temperatura normal de operação: -5°C a +40°C
Temperatura extrema de operação: -35°C a +70°C
Umidade relativa: Até 50% a +40°C; até 90% a +20°C
Altitude de instalação: Até 2000m
Grau de poluição: 3
Categoria de instalação: III
Normas: IEC/EN 60947-4-1 e IEC/EN 60947-5-1
Certificação: CE e CB
Uso recomendado: Painéis elétricos, comandos de motores, automação industrial, sistemas de partida e proteção de motores trifásicos
