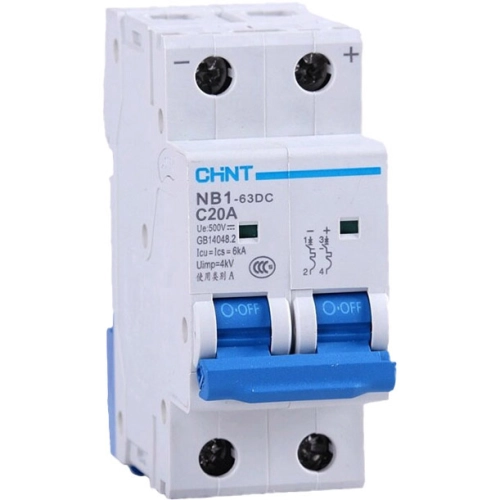

O Disjuntor DC 6kA 2 Polos 20A 500V G NB1-63DC 2P C20A DC500V 6kA(R) CHINT é um disjuntor termomagnético para circuitos em corrente contínua, indicado para proteção contra sobrecarga e curto-circuito em sistemas DC. Com 2 polos, corrente nominal de 20A, curva de disparo C, tensão nominal de DC 500V e capacidade de interrupção de 6kA, é uma solução adequada para aplicações como sistemas fotovoltaicos, string boxes, armazenamento de energia, telecomunicações, carregadores de veículos elétricos e distribuição em corrente contínua. A linha NB1-63DC segue a norma IEC/EN 60947-2, possui instalação em trilho DIN e aceita conexão por cabo ou barramento.
Quais os benefícios do Disjuntor DC CHINT NB1-63DC 2P C20A?
- Proteção específica para corrente contínua, ideal para sistemas solares e aplicações DC.
- Corrente nominal de 20A, adequada para circuitos compatíveis com essa capacidade de proteção.
- Tensão de operação de 500VDC em 2 polos, atendendo aplicações de maior exigência em corrente contínua.
- Capacidade de interrupção de 6kA, garantindo atuação segura em situações de curto-circuito.
- Curva C, com disparo magnético entre 7 e 10 vezes a corrente nominal.
- Instalação prática em trilho DIN, com conexão por condutor ou barramento.
Informações Técnicas
Produto: Disjuntor DC 6kA 2 Polos 20A 500V G NB1-63DC 2P C20A DC500V 6kA(R) CHINT
Marca: CHINT
Linha: NB1-63DC
Modelo: NB1-63DC 2P C20A DC500V 6kA
Código CHINT identificado no catálogo: 182721
Tipo de produto: disjuntor termomagnético DC / DC Circuit Breaker
Aplicação: proteção de circuitos em corrente contínua contra sobrecarga e curto-circuito
Número de polos: 2P / bipolar
Corrente nominal: 20A
Tensão nominal para 2P: DC 500V
Capacidade nominal de interrupção: 6kA
Curva de disparo: C
Faixa de disparo magnético da curva C: 7 a 10 vezes a corrente nominal
Correntes nominais disponíveis na linha: 1A, 2A, 3A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A e 63A
Tensões nominais da linha por número de polos: DC 250V para 1P, DC 500V para 2P e DC 1000V para 4P
Norma de conformidade: IEC/EN 60947-2
Conformidade ambiental: RoHS
Certificações da linha: CCC, CE, CB e TÜV
Tensão suportável de impulso nominal: 4kV
Vida mecânica: 20.000 operações
Vida elétrica: 1.500 operações
Tipo de conexão: compatível com condutor e barramento
Capacidade de conexão: até 25 mm²
Torque de aperto: 2 N·m
Peso aproximado: 0,12 kg por polo
Grau de proteção: IP20
Temperatura ambiente de operação: -35 °C a +70 °C
Umidade atmosférica: até 95%
Grau de poluição: III
Altitude de operação: até 2000 m, com derating acima dessa altitude
Instalação: montagem em trilho DIN
Recursos construtivos: operação por energia armazenada, fechamento rápido, indicação de estado dos contatos e instalação/desmontagem facilitada
Aplicações recomendadas: sistemas fotovoltaicos, string boxes, armazenamento de energia, distribuição DC, fontes de telecomunicação e carregadores de veículos elétricos
Observação técnica: em aplicações DC, respeitar a polaridade, o esquema de ligação indicado pelo fabricante, a tensão máxima do circuito e a capacidade de interrupção exigida pelo projeto elétrico.
