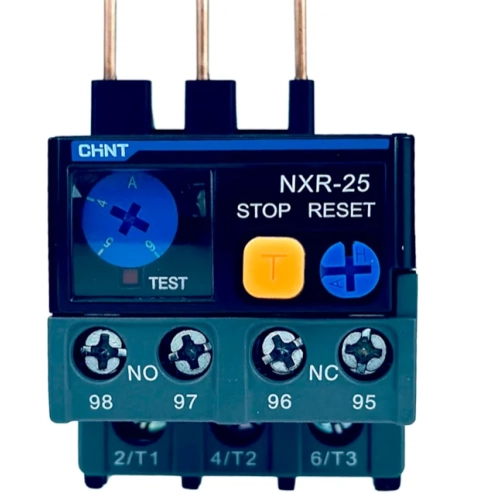

O Relé Térmico CHINT NXR-25 4–6A é um dispositivo de proteção para motores trifásicos, indicado para uso em conjunto com contatores da linha NXC-06 a NXC-38. Com faixa de ajuste de corrente de 4 a 6A, classe de disparo 10A, proteção contra sobrecarga, falta de fase e desbalanceamento, o relé ajuda a evitar danos ao motor em condições anormais de operação. O modelo conta com contatos auxiliares 1NA + 1NF, botão de teste, botão de stop, indicação de disparo, compensação de temperatura e seleção de rearme manual ou automático, sendo ideal para painéis elétricos, comandos de motores, bombas, ventiladores, máquinas industriais e sistemas de automação.
Quais os benefícios do Relé Térmico CHINT NXR-25 4–6A?
- Proteção eficiente do motor: atua contra sobrecarga, falta de fase e desbalanceamento de corrente, ajudando a preservar a vida útil do motor.
- Faixa ajustável de 4 a 6A: permite configurar a corrente conforme a necessidade do motor protegido.
- Compatível com contatores NXC-06 a NXC-38: facilita a montagem direta em partidas de motor com contatores CHINT da linha NXC.
- Classe de disparo 10A: oferece resposta adequada para proteção térmica em aplicações comuns de motores trifásicos.
- Rearme manual ou automático: permite escolher o modo de reset conforme a estratégia de segurança do painel.
- Contatos auxiliares integrados: possui 1NA + 1NF, úteis para sinalização, intertravamento e integração com circuitos de comando.
- Mais praticidade em manutenção: conta com botão de teste, botão de stop e indicação de disparo para facilitar diagnóstico e operação em campo.
Informações Técnicas
Produto: Relé Térmico CHINT NXR-25 4–6A
Modelo: NXR-25
Faixa de ajuste de corrente: 4–6A
Categoria: Relé térmico de sobrecarga
Série: NXR
Marca: CHINT
Tipo de aplicação: Proteção de motores trifásicos contra sobrecarga, falta de fase e desbalanceamento
Compatibilidade: Contatores CHINT NXC-06, NXC-09, NXC-12, NXC-16, NXC-18, NXC-22, NXC-25, NXC-32 e NXC-38
Corrente de estrutura: 25A
Classe de disparo: 10A
Tipo construtivo: Relé térmico bimetálico trifásico
Tensão nominal de operação Ue: Até 690V AC
Frequência nominal: 50/60Hz
Tensão nominal de isolação Ui: 690V
Tensão suportável de impulso Uimp: 8kV
Grau de proteção frontal: IP20
Proteção contra falta de fase: Sim
Compensação de temperatura: Sim
Indicação de disparo: Sim
Botão de teste: Sim
Botão de stop: Sim
Modo de rearme: Manual ou automático
Contatos auxiliares integrados: 1NA + 1NF
Capacidade do contato auxiliar em AC-15: 1,5A em 380/400/415V
Capacidade do contato auxiliar em DC-13: 0,2A em 220V
Método de instalação: Acoplado diretamente ao contator
Base para montagem independente: MB-2, quando necessária
Fusível recomendado: gG 16A
Seção de cabo do circuito principal: 1 a 6 mm²
Parafuso do circuito principal: M4
Torque de aperto do circuito principal: 1,7 N·m
Seção de cabo do circuito auxiliar: 1 a 2,5 mm²
Parafuso do circuito auxiliar: M3,5
Torque de aperto do circuito auxiliar: 0,8 N·m
Temperatura de operação: -5°C a +40°C
Temperatura de armazenamento: -25°C a +70°C
Altitude de instalação: Até 2000 m
Umidade relativa: Até 95%, sem condensação
Grau de poluição: 3
Vida mecânica: ≥ 1.000.000 operações
Vida elétrica: ≥ 100.000 operações
Normas aplicáveis: IEC/EN 60947-4-1 e IEC/EN 60947-5-1
Aplicações típicas: Partidas de motores, painéis elétricos, bombas, ventiladores, compressores, máquinas industriais, automação, comandos elétricos e sistemas de proteção de motores.
