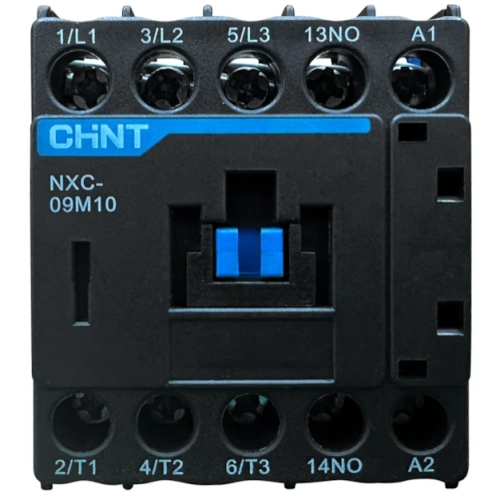

O Mini Contator CHINT NXC-09M10 220V 50/60Hz é um dispositivo compacto de manobra elétrica indicado para acionamento remoto, partida frequente e controle de motores em circuitos de corrente alternada. Com corrente nominal de operação de 9A em AC-3, bobina de comando 220V 50/60Hz, contatos principais 3NA e contato auxiliar integrado 1NA, é ideal para painéis elétricos, automação industrial, máquinas compactas, bombas, ventiladores, pequenos motores e sistemas de comando que exigem economia de espaço e operação confiável. A linha NXC-M possui montagem em trilho DIN ou parafuso, grau de proteção IP20 e atende às normas IEC/EN 60947.
Quais os benefícios do Mini Contator CHINT NXC-09M10 220V?
- Formato compacto: ideal para painéis com pouco espaço, mantendo boa capacidade de manobra para cargas de até 9A.
- Bobina 220V 50/60Hz: compatível com sistemas de comando amplamente utilizados em instalações industriais e comerciais.
- Contato auxiliar integrado 1NA: facilita sinalização, intertravamentos e lógicas de automação.
- Acionamento confiável de motores: indicado para partidas frequentes e controle remoto de motores em corrente alternada.
- Instalação prática: pode ser fixado em trilho DIN ou por parafusos, agilizando a montagem em painéis.
- Uso versátil: atende aplicações em bombas, ventiladores, máquinas pequenas, comandos elétricos e automação.
- Linha compatível com relés térmicos: pode ser associado ao relé de sobrecarga adequado para formar partida eletromagnética de motor.
Informações Técnicas
Produto: Mini Contator 9A 220V CHINT
Modelo: NXC-09M10
Categoria: Mini contator AC / contator de potência compacto
Série: NXC-M
Marca: CHINT
Tipo de aplicação: Partida, comando e controle remoto de motores e circuitos AC
Número de polos: 3 polos
Contatos principais: 3NA
Contato auxiliar integrado: 1NA
Corrente nominal de operação em AC-3: 9A
Corrente térmica convencional Ith: 20A
Tensão nominal de operação Ue: 220V a 690V
Tensão nominal de isolação Ui: 690V
Tensão suportável de impulso Uimp: 6kV
Tensão da bobina: 220V AC
Frequência da bobina: 50/60Hz
Faixa de atuação da bobina: Fechamento entre 75% e 120% de Us; abertura entre 20% e 70% de Us
Potência média da bobina na partida: ≤50VA
Potência média da bobina em retenção: ≤9VA
Potência de controle em AC-3 a 220/230/240V: 2,2kW
Potência de controle em AC-3 a 380/400/415V: 4kW
Potência de controle em AC-3 a 660/690V: 4kW
Vida elétrica: 1,2 × 10⁶ ciclos em AC-3
Vida mecânica: 1,2 × 10⁷ ciclos
Capacidade de fechamento: 10 × Ie em AC-3 ou 12 × Ie em AC-4
Capacidade de abertura: 8 × Ie em AC-3 ou 10 × Ie em AC-4
Relé térmico compatível: NXR-12
Fusível recomendado para proteção contra curto-circuito: gG20
Conexão do circuito principal: Cabo flexível ou rígido
Seção de cabo do circuito principal: 1 a 2,5 mm²
Parafuso do circuito principal: M3
Torque de aperto do circuito principal: 0,8 N·m
Conexão do circuito de comando: Cabo flexível ou rígido
Seção de cabo do circuito de comando: 1 a 2,5 mm²
Parafuso do circuito de comando: M3
Torque de aperto do circuito de comando: 0,8 N·m
Tempo de fechamento dos contatos principais: 10 a 18 ms
Tempo de abertura dos contatos principais: 4 a 16 ms
Grau de proteção: IP20
Método de instalação: Trilho DIN ou parafuso
Altitude de instalação: Até 2000 m
Temperatura normal de operação: -5°C a +40°C
Limite de temperatura de operação: -35°C a +70°C
Umidade relativa: Até 50% em +70°C; valores maiores permitidos em temperaturas menores, como 90% em +20°C
Grau de poluição: 3
Classe de instalação: III
Normas aplicáveis: IEC/EN 60947-1, IEC/EN 60947-4-1 e IEC/EN 60947-5-1
Aplicações típicas: Painéis elétricos compactos, motores trifásicos, bombas, ventiladores, máquinas pequenas, automação, comandos elétricos e partidas eletromagnéticas.
